钛钢内筒制作安装，检查与维修
上海辰鸣电力工程有限公司承接钛钢复合板烟囱内筒壁的检查与修复工作。根据烟囱现场实际情况，全面检查筒壁情况，制定与实施漏点缺陷修复方案，以达到维护目的。
钛钢复合板烟囱筒内壁检查与修补从以下几个方面处理：
1、漏点检查
从烟囱及烟道内部找出钛钢内筒腐蚀点，检查所有腐蚀部分，标注并统计漏点个数及漏点大小。

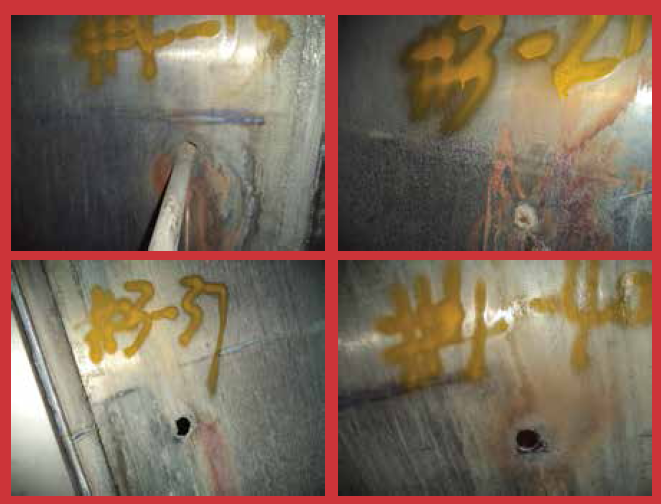

修补前标记图
2、漏点处理方式
根据不同的腐蚀情况采取不同修复方案。对于仅是钛板焊缝损坏和钛层损坏的漏点，采用贴补1.5mm厚纯钛板的方式，对钛层和钢层均损坏的部分清理干净原基体被腐蚀部分后，采用内部贴补1.5mm厚纯钛板，外部贴补10mm厚钢板的方式，施焊顺序由外到内，先钢板，再钛板。

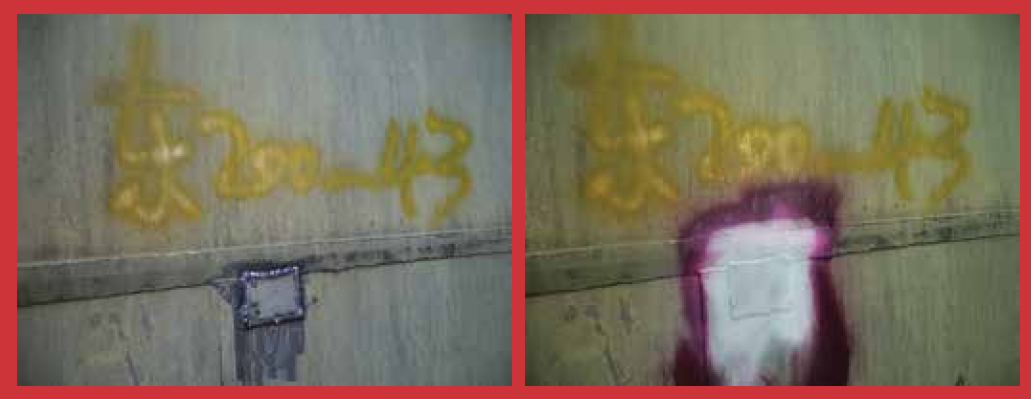

钛钢内筒修补后（左）& 渗透检验图（右）
3、焊接
钛板施工的施焊，必须由考试合格的焊工承担，焊工考试参照国家技术监督局颁发的“焊工考试规则”的规定。焊丝应该符合钛制焊接用钛及钛合金焊丝，焊机设备应该具有高频引弧，保护气体控制功能。焊接方法可以采用TIG（钨极气体保护焊）或MIG（熔化极气体保护焊）焊接氩气纯度不低于99.99%，露点不高于-50℃，且符合GB/T4842“纯氩”的规定。
4、焊接检查
对贴补钛板的焊缝进行100%液体渗透检验（PT），检验需100%合格，对外部贴补的钢板进行除锈、防腐并留照片记录。
钛钢内筒修补后（左）& 渗透检验图（右）
注：PT是以物理学中液体对固体的润湿能力和毛细现象为基础，先将含有染料且具有高渗透能力的液体渗透剂，涂敷到被检测工件的表面，由于液体的润湿作用和毛细作用，渗透液渗入到表面开口缺陷中，然后去除表面多余的渗透剂，再图一层吸附力很强的显象剂，将缺陷中的渗透剂吸附到工件表面上来，在显示剂上便显示出缺陷的痕迹。
